【主要技术特点】
普通滚齿机,能加工直齿和斜齿圆术齿轮、蜗轮、链轮及短花键轴,适于单件、小批或成批生产齿轮的工厂使用。机床结构优良,刚性强,工作精度好,操作方便,调整简单。加工齿轮时,机床可按顺铣或逆铣方式工作。机床带有自动停机机构、安全装置及自动润滑系统。
【产品详细技术参数】

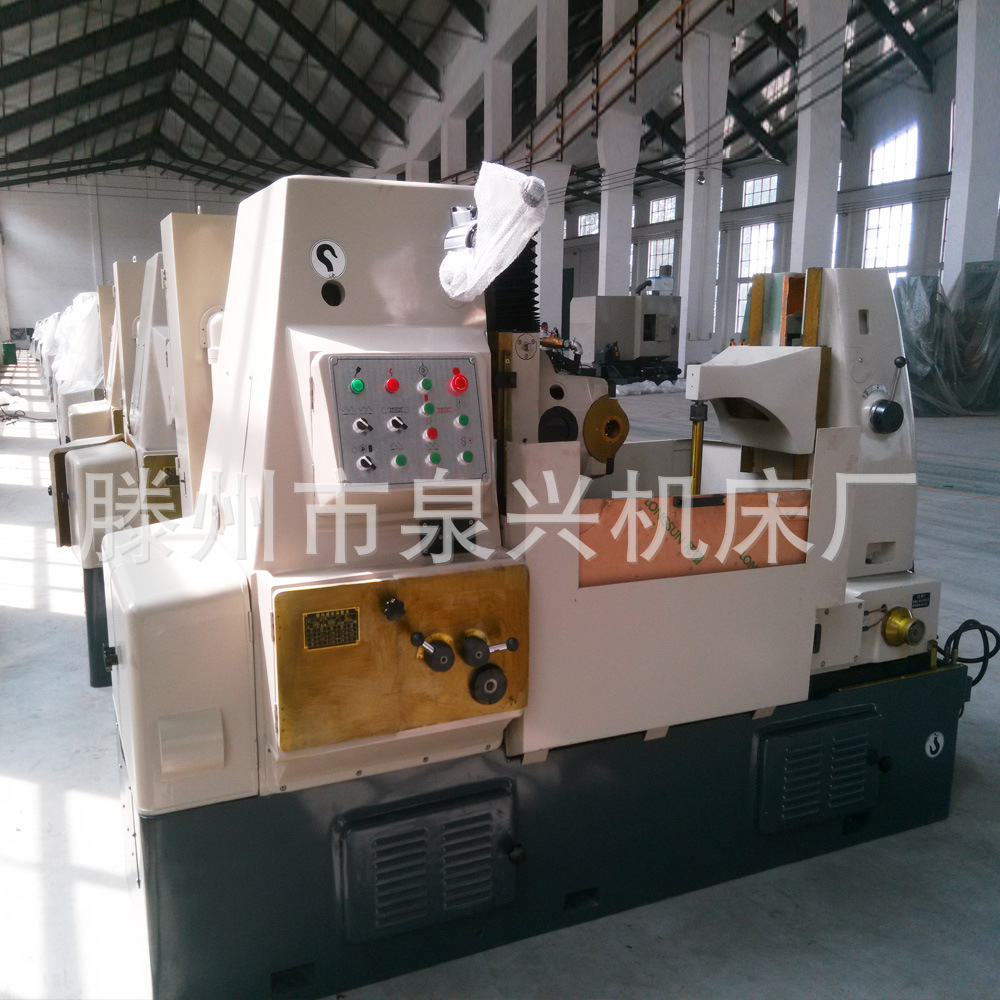

Y3180H型滚齿机
Y3180H Gear Hobbing Macine
机床的用途和适用范围 Application and area of application
Y318H普通滚齿机,能加工直齿和斜齿圆柱齿轮、蜗轮链轮及短花键轴,适于单件、小批或成批生产齿轮的工厂使用。机床结构优良,刚性强,工作精准度好,操作方便,调整简单;
可按顺铣或逆铣方式工作。机床带有自动停机结构、安全装置及自动润滑系统.根据用户特殊订货,可配进口液压元件;也可提供切向刀架,用切向进给方式加工蜗轮。
Y3180H滚齿机 | ||||||||
大工件直径
|
有小立柱:550m
|
工作台孔直径
|
80mm
|
|||||
无小立柱:800mm
|
||||||||
大模数
|
10mm
|
工件必轴座孔锥度
|
莫氏5号
|
|||||
大加工宽度
|
300mm
|
工作台直径
|
650mm
|
|||||
工件少齿数
|
|
主轴转速级数
及转速范围 |
8级40-200r/min
|
|||||
刀架大垂直行程
|
350mm
|
刀架滑板快速移动速度
|
不大于540mm/min
|
|||||
刀架大回旋角度
|
240°
|
工作台快速移动速度
|
不大于500m/min
|
|||||
滚刀轴心到工作台面的距离
|
大585mm
小235mm |
工作台面到外支架轴承端面的距离
|
小400mm
大600mm |
|||||
主轴孔锥度
|
莫氏5号
|
轴向进给量级数及进给量范围
|
12级0.4-4mm/r
|
|||||
允许安装滚刀的
|
大直径180mm
|
主电动机功率及同步转速
|
N=5.5KW 1500r/min
|
|||||
大长度180mm
|
||||||||
滚刀大轴向移动量
|
50mm
|
轴向快速电动机功率及同步转速
|
N=1.1KW 1500r/min
|
|||||
滚刀心轴直径
|
ф22 ф27 ф32 ф40mm
|
工作台快速电动机功率及同步转速
液压泵电动机功率同步转速
|
N=0.55KW,1500r/min
N=1.1KW,910r/min
|
|||||
滚刀轴心到工作台轴心间的距离
|
大 550mm
小 50mm |
机床重量级
|
5500kg
|
|||||
工作台液压快速移动距离
|
50mm
|
机床轮廓尺寸
|
2752X1490X1870mm
|
